    Product Image
    Weitere Artikel

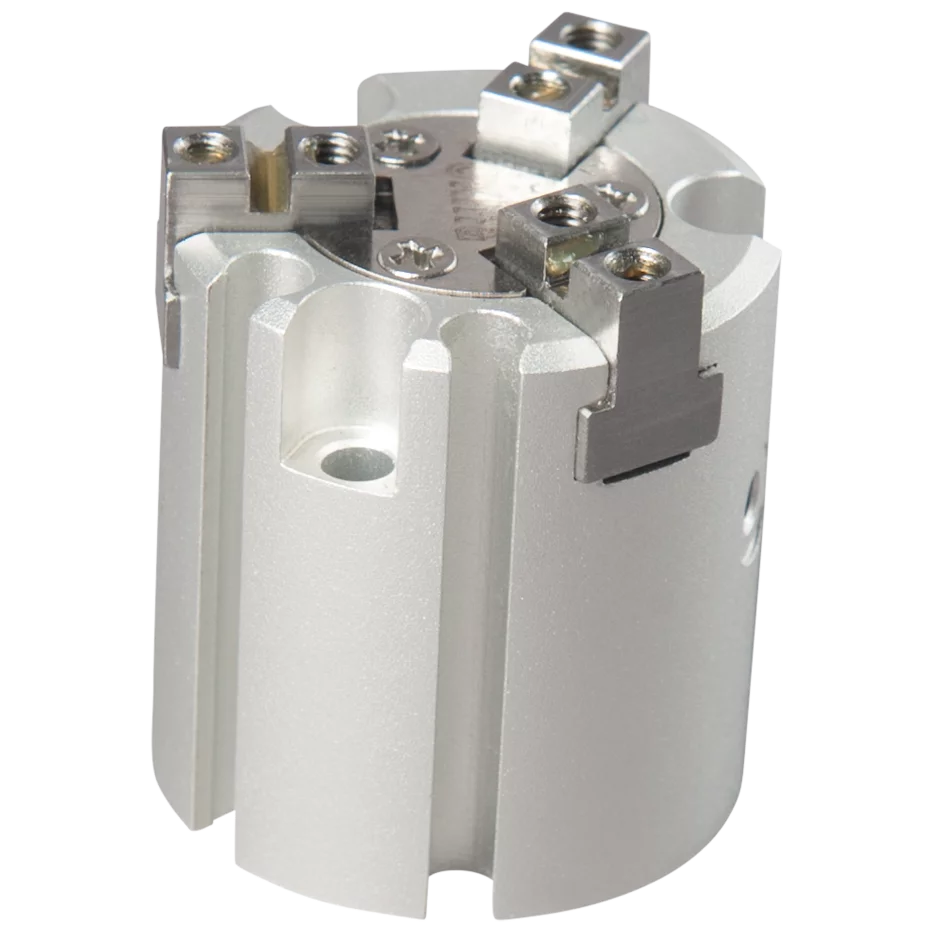

    3-Finger Parallelgreifer, Kolben-Ø 16 mm, Gesamthub 4 mm

    Artikelnummer:GR04.125-16

    Anmelden um Preise zu sehen
    Loading...
    • Greifer mit hoher Greifkraft
    • Kompakte, flache Bauform
    • Doppeltwirkend für Innen- und Außengreifen sowie kurze Taktzeiten, je ein Druckluftanschluss für Öffnen und Schließen
    • Adaptierung von kundenspezifischen Greifbacken
    • Gehäuse aus hochfester Aluminiumlegierung, Backen aus Stahl
    • Optionale Erfassung der Kolbenstellung
    • Medium: gefilterte und geölte/ungeölte Luft
    • PNP- und NPN-Sensoren:
      - C-Nut (gerade) für Sensoren: GR04.198, GR04.198/NPN
      - C-Nut (Winkel 90°) für Sensoren: GR04.202P, GR04.202N
      - C-Nut (gerade kurze Bauform) für Sensoren: GR04.280P, GR04.280N
    Product Dimensional Drawing Image
    BezeichnungWert
    H8.0 mm
    B35.0 mm
    C32.0 mm
    F7.0 mm
    G18.0 mm
    Ø A30.0 mm
    RM3x0.5x4
    I5.0 mm
    K6.0 mm
    EM3x0.5x11
    L geöffnet17.0 mm
    L geschlossen15.0 mm
    M10.0 mm
    N geöffnet9.0 mm
    N geschlossen7.0 mm
    OM3x0.5x5
    Ø P2x2
    Ø Q25.0 mm
    Ø W3.4 mm
    Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.
    DateiDateigrößeAktionen
    datasheet-bds-fipa-gr04-125-3-finger-greifer.pdf1.11 MB Download
    Hier finden Sie alle verfügbaren CAD-Dateien zum Herunterladen.

    Anmelden um CAD-Dateien herunterzuladen

    CAD-Dateien werden nur registrierten Benutzern zur Verfügung gestellt. Bitte melden Sie sich mit Ihrem bestehenden FIPA-Kundenkonto an oder erstellen Sie ein neues Kundenkonto.
