    Schneidzangen für Kunststoff und Metall

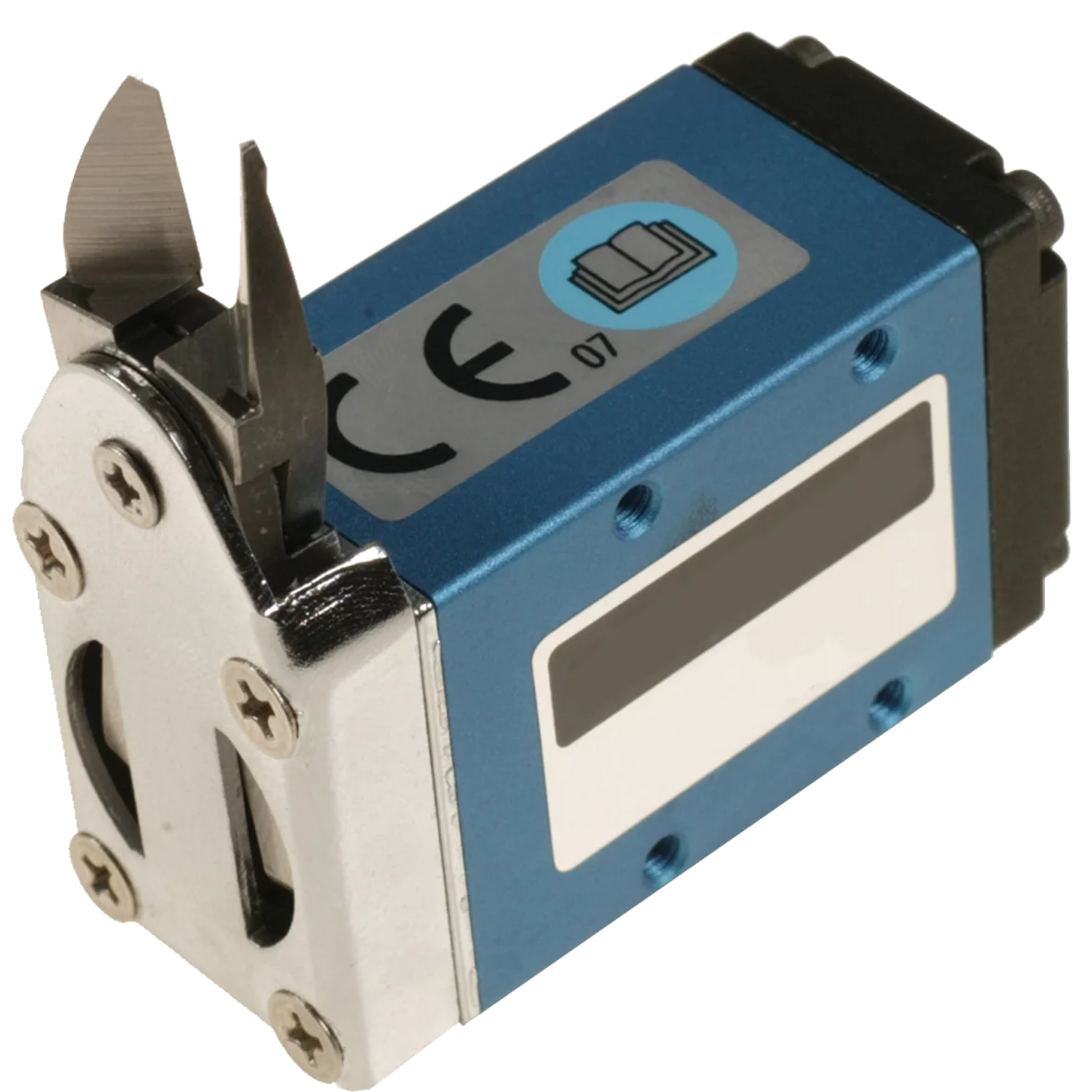

    Stationäre Schneidzange - horizontal, ohne Hub ohne Schneideinsatz

    Artikelnummer:GT-NF10

    Anmelden um Preise zu sehen
    Loading...
    • Leichte, kompakte Schneidzangen für platzsparende Aufstellung auf engem Raum
    • Ideal geeignet für Schneidstationen und Automaten in der industriellen Automatisierung
    • Flexible Montage dank Befestigungsbohrungen an drei Seiten
    • Maximale Schneidenöffnung und Länge "K" gültig für Schneideinsätze mit Index "AJ" bzw. "RAJ"
    • Schneideinsätze nicht im Lieferumfang enthalten und separat zu bestellen
    Product Dimensional Drawing Image
    BezeichnungWert
    HM3.5
    L67.5 mm
    B28.0 mm
    A65.1 mm
    C43.5 mm
    F20.0 mm
    D8.8 mm
    E27.1 mm
    J20.0 mm
    G30.0 mm
    I23.1 mm
    K24.0 mm
    M22.0 mm
    Hier finden Sie alle verfügbaren Dokumente, wie z.B Datenblätter, Zertifikate, uvm.
    DateiDateigrößeAktionen
    datasheet-bds-fipa-gt-nf05-schneidzangen-stationaer.pdf429.89 KB Download
    Hier finden Sie alle verfügbaren CAD-Dateien zum Herunterladen.

    Anmelden um CAD-Dateien herunterzuladen

    CAD-Dateien werden nur registrierten Benutzern zur Verfügung gestellt. Bitte melden Sie sich mit Ihrem bestehenden FIPA-Kundenkonto an oder erstellen Sie ein neues Kundenkonto.
