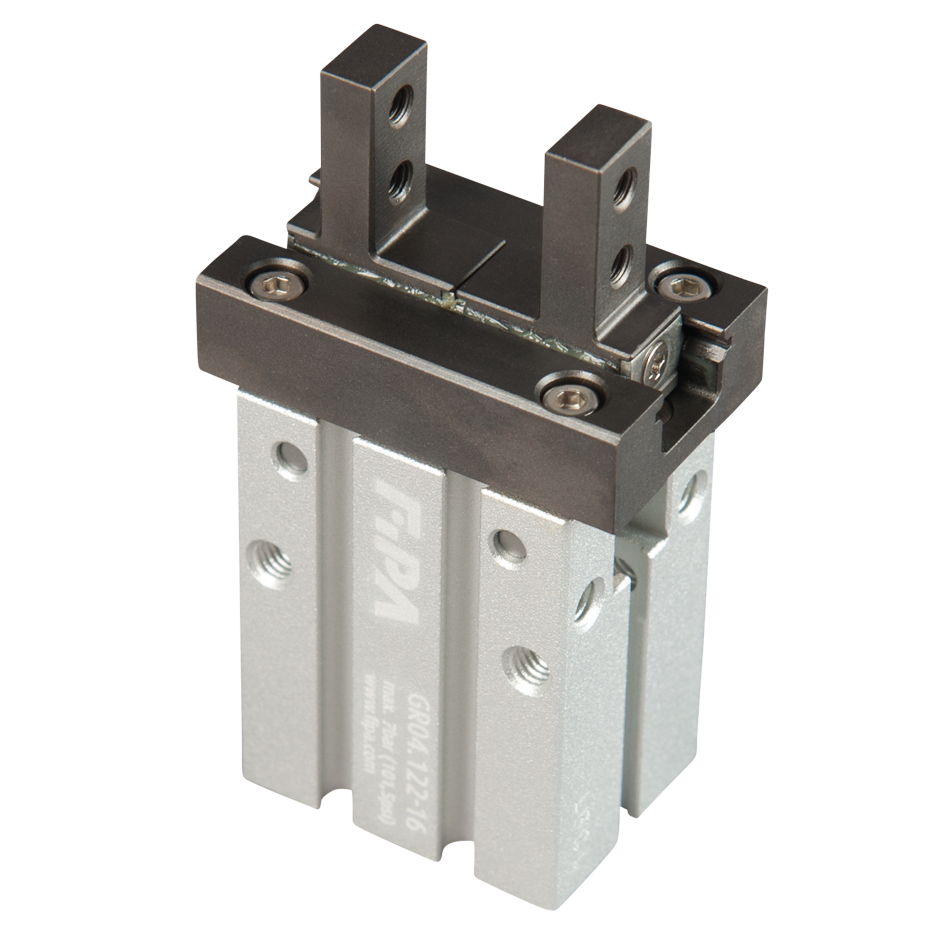

2-Finger Parallelgreifer, Kolben-Ø 16 mm, Gesamthub 6 mm, doppelwirkend

Schließkraft bei 6 bar 40 N, Öffnungskraft bei 6 bar 55 N, jeweils bei Greifpunktabstand 20 mm Gesamthub 6 mm Arbeitsdruck 1,5 - 7 bar, Luftanschluss M5-IG

Greifer mit hoher Greifkraft
Doppeltwirkend für Innen- und Außengreifen sowie kurze Taktzeiten, je ein Druckluftanschluss für Öffnen und Schließen
Einfachwirkend: unbetätigt geöffnet (NO), Schließen durch Druckluft, Öffnen durch Rückstellfeder
Gehäuse aus hochfester Aluminiumlegierung, Backen aus Stahl
Grundbacken für die Adaptierung von kundenspezifischen Greifbacken verfügbar
Optionale Erfassung der Kolbenstellung
Medium: gefilterte und geölte/ungeölte Luft
PNP- und NPN-Sensoren:
- C-Nut (gerade): GR04.198, GR04.198/NPN
- C-Nut (Winkel 90°): GR04.202P, GR04.202N
- C-Nut (gerade, kurze Bauform): GR04.280P, GR04.280N
- T-Nut (gerade): GR04.199, GR04.199/NPN
- T-Nut (gerade, kurze Bauform): GR04.203P, GR04.203N
Anschlusskabel für Sensoren:
- 20.503: 3-Pol M8, Kabel gerade, Länge 2.500 mm, offenes Ende
- 20.507: 3-Pol M8, Kabel 90°, Länge 2.000 mm, offenes Ende
- 20.570: 3-Pol M8, Länge 1.500 mm, Ende mit Stecker 3-Pol M8

Bezeichnung	Wert
H	8.0 mm
L	15.0 mm
B	38.0 mm
C	67.3 mm
G	M5
D	23.6 mm
E	30.6 mm
J	4.0 mm
R	M4
I	5.0 mm
K	7.0 mm
A1	20.9 mm
A2	14.9 mm
F	M3
M	22.0 mm
N	15.0 mm
U	11.0 mm
T	6.5 mm
Ø S	3.0 mm
